AH TYPE -2

AH Type-2 hakkında;
MECO AH Tip-2 modeli, küçük ve büyük mil çaplarında, sınırlı bir alanda, iki parçalı split tip salmastranın uygulanması için en iyi seçimdir. Konfigürasyonu; Rulman kalitesinde işlenmiş, sentetik döner eleman sızdırmazlık yüzeylerini, paslanmaz çelik sabit eleman yüzlerine karşı döndürmek için tasarlanmış double, iki parçalı, kartuş tip mekanik sızdırmazlık elemanıdır. AH Type-2, sızdırmazlık yüzeylerini pnömatik olarak basınçlandırmak için bir bariyer sıvısı kullanır ve ürününüzü atmosfer şartlarından izole eder. AH Type-2, MRO ve OEM ekipmanları için de uygundur.

AH Type-2 hangi ekipmanlar için en iyi seçenektir?
MECO AH Tip-2 salmastra modeli, " Split ( parçalı ) veya unsplit ( tek parça ) salmastrayı ekipman üzerindeki, mevcut alana nasıl sığdırırız?" sorusunun cevabıdır. Bu salmastra yatay, eğik ve düşey miller üzerinde kullanılabilir.  Blenderler, Bucket elevatorler, bazı polimer ekstrüzyon makineleri ve vidalı konveyörün her iki ucu üzerinde kullanılabilir. Temel prensipleri izleyen iki benzersiz konfigürasyon mevcuttur. Conta, aşağıda gösterildiği gibi, bir vidalı konveyörün dişli redüktör ve sonlandırma ucu arasında sığacak şekilde tasarlanabilir.
AH Type-2 Modeli Nasıl Çalışır?

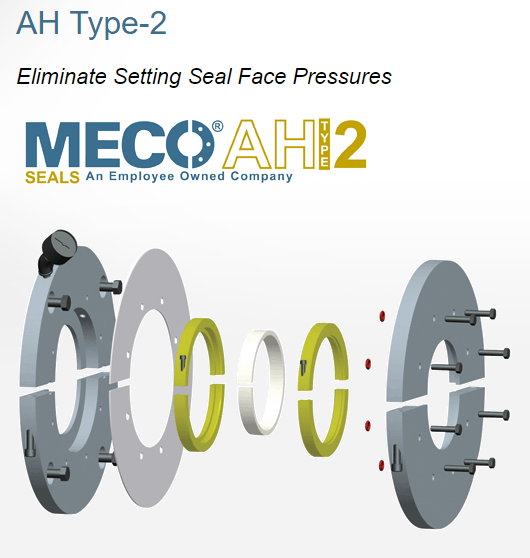

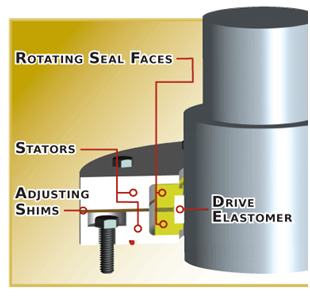

AH Tip-2 salmastra modeli, sabit yüzey olarak işlev gören iç ve dış stator muhafazalarını içerir. Statorlar arasında, aralarında bir tahrik elastomeri bulunan iki rotortan oluşan dönen bir salmastra yüzeyi tertibatı bulunmaktadır. İki rotoru sıkıştırmak için statorları tamamen sıkıştırarak ve tahrik elastomerini şafta sıktığımızda birbirine kenetlenen sızdırmaz salmastra grubunu oluşturuyoruz. Tahrik elastomeri mil ve rotorlarla kenetlendiğinde, mekanik olarak bir itme yatağı gibi davranan, dinamik bir temas yüzeyioluşturur. Düşük sürtünmeli rotor yüzeyleri, mil ile dik açılıdır ve rotorlar ve statorlar arasında dönen sızdırmazlık düzlemini oluşturan statorlarla tam temas halindedir. Salmastra boşluğu, tipik olarak pnömatik sızdırmazlık yüzeyi baskısı sağlamak için bir bariyer sıvısı görevi gören, basınçlı gazla doldurulmaktadır.
The owner of the requested video does not allow it to be played in embedded players.

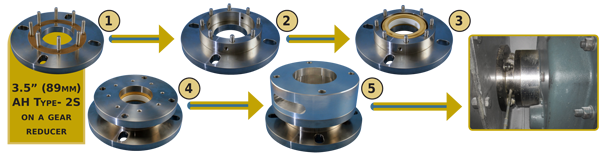

AH Type-2 montajı ve ayarlarının yapılması

Düşük basınçlı hava ile salmastra baskısını ayarlayabilmek için salmastra üzerinde basınç regülatörü ve manometre bulunmaktadır. Sızdırmazlık kontrolü ve temizlik için salmastra üzerinde bir port vardır. Manometrede gözlenen düşüş, salmastranın incelenmesi gerektiğini gösterir. Basınç, gövde üzerindeki ayar vidaları sıkılarak giderilebilir veya elastomer parçaların yenileri ile değiştirilmesiyle ortadan kaldırılır, sadece elastomer parçaların yenilenecek olması ciddi maliyet avantajları sağlar.
AH Type-2 ölçüleri ;

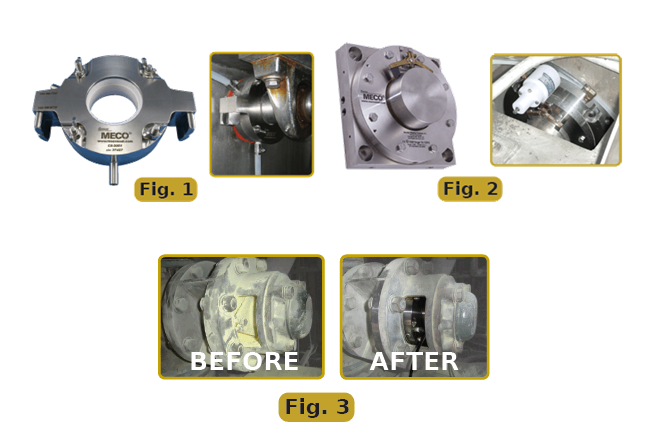

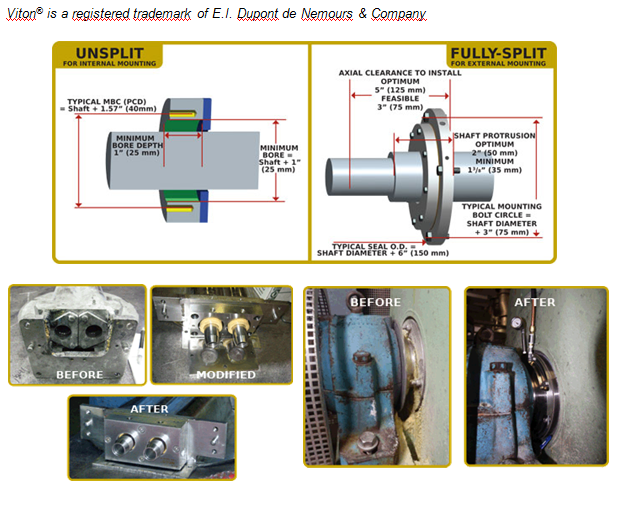

MECO AH Tip-2 salmastralar, özel olarak tasarlanmış ve sipariş üzerine yapılmıştır. Genellikle, gövdeleri tamamen bölünmüş ( split ) olarak imal edilirler. Mil çapları ¾ " (18mm) ila 20" (500mm) arasındadır. Split salmastranın kolayca montajı için gerekli alan gereksinimi, mil etrafında 2,5" (65mm) ve şaft boyunca 4" (100mm)dir. Şekil 1, USDA standartlarına uygun bir tasarımdır; Şekil.2, Avrupa ATEX direktifini takip eden, patlama koruması için uygulamaya özel gereksinimleri karşılayan bir tasarımdır. Salmastra, tamamıyle modifiye edilebilir Şekil.3.
AH Type-2 malzemeleri;
MECO AH Tip-2 salmastralar çeşitli rotor-stator kombinasyonları ile üretilmiştir. Standart bir AH Type-2S, 300 serisi paslanmaz çelik statorları kullanır. AH Type-2T, değiştirilebilir 300 serisi paslanmaz çelik stator takılı alüminyum gövdelerden oluşur. Sertleştirilmiş paslanmaz çelikte aynı zamanda bir stator malzemesi seçeneğidir.AH Type-2AP (gösterilmemiştir), ekstra kalın bir merkezi muhafaza veya statora sahip bir veya iki 1/8 "(3mm) kalınlıkta paslanmaz çelik statorlar kullanır . Ortak rotor salmastra yüzeyi MECO 3000, yüksek performanslı, rulman sınıfı, polimerle dolu bir PTFE olup FDA onaylıdır.
Diğer seçenekler şunlardır: Rulmanlı PEEK; Seramik dolu PTFE; Saf PTFE & UHMW. Kullanılabilen farklı elastomer seçenekleri Silicone, Viton®, EPDM ve Nitrile'dir ve bunların hepsi FDA uyumlu bir seçeneğe sahiptir.
MECO SEAL birçok özel salmastra modeli ürettiğinden, gerekli malzemeden yeniden imal etme kapasitesine sahiptir. Sızdırmazlık yaklaşımının "hazır" bir versiyonunu arıyorsanız, lütfen MECO HB model contasını uygun bir seçenek olarak kontrol edin.
